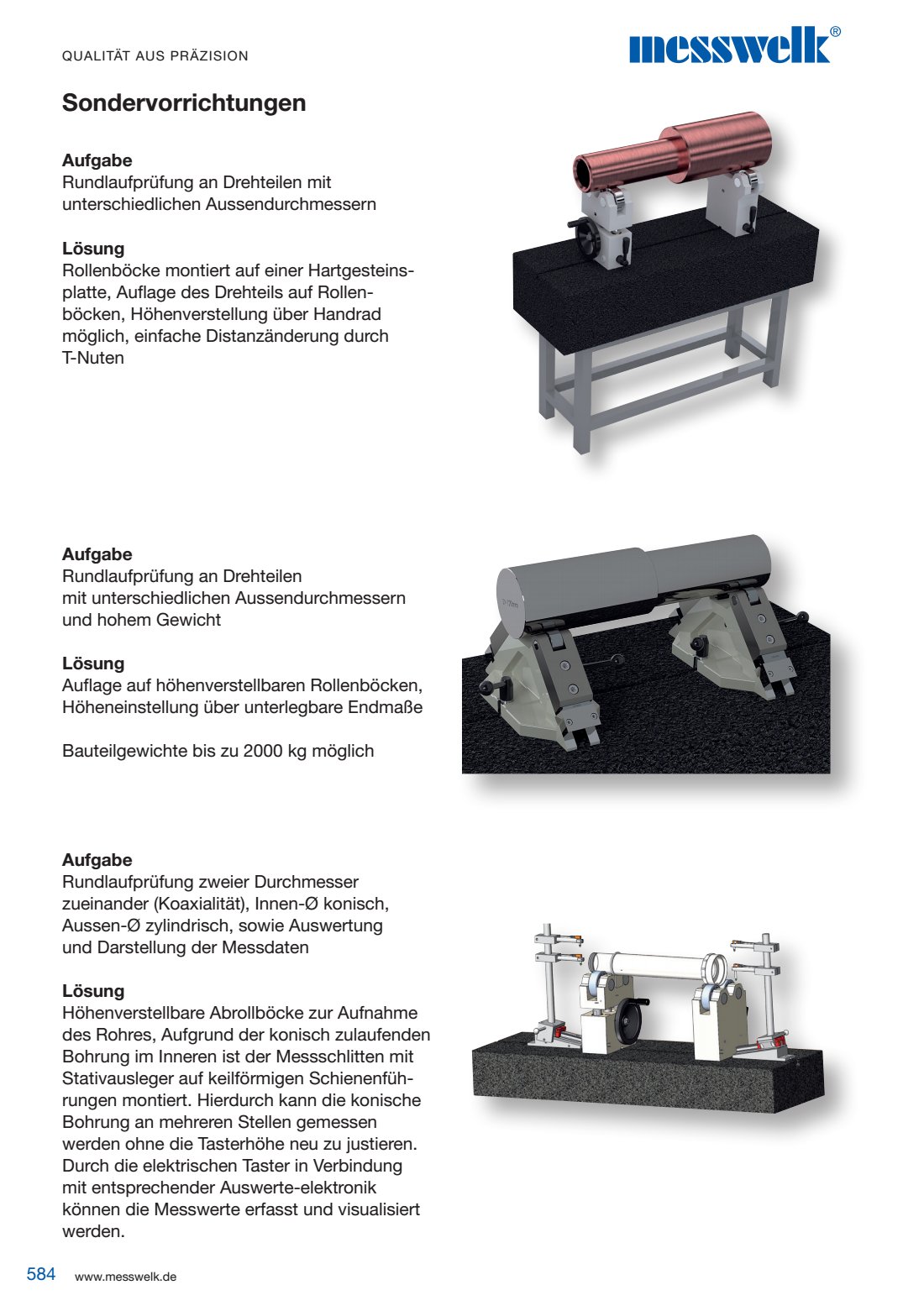

Sondervorrichtungen Aufgabe Rundlaufprüfung

www.messwelk.de Aufgabe Rundlaufprüfung an Drehteilen mit unterschiedlichen Aussendurchmessern Lösung Rollenböcke montiert auf einer Hartgesteins- platte, Auflage des Drehteils auf Rollen- böcken, Höhenverstellung über Handrad möglich, einfache Distanzänderung durch T-Nuten Aufgabe Rundlaufprüfung an Drehteilen mit unterschiedlichen Aussendurchmessern und hohem Gewicht Lösung Auflage auf höhenverstellbaren Rollenböcken, Höheneinstellung über unterlegbare Endmaße Bauteilgewichte bis zu 2000 kg möglich Aufgabe Rundlaufprüfung zweier Durchmesser zueinander (Koaxialität), Innen-Ø konisch, Aussen-Ø zylindrisch, sowie Auswertung und Darstellung der Messdaten Lösung Höhenverstellbare Abrollböcke zur Aufnahme des Rohres, Aufgrund der konisch zulaufenden Bohrung im Inneren ist der Messschlitten mit Stativausleger auf keilförmigen Schienenfüh - rungen montiert. Hierdurch kann die konische Bohrung an mehreren Stellen gemessen werden ohne die Tasterhöhe neu zu justieren. Durch die elektrischen Taster in Verbindung mit entsprechender Auswerte-elektronik können die Messwerte erfasst und visualisiert werden. Sondervorrichtungen 584 QUALITÄT AUS PRÄZISION
