Aufgabe Rundlaufmessung zweier

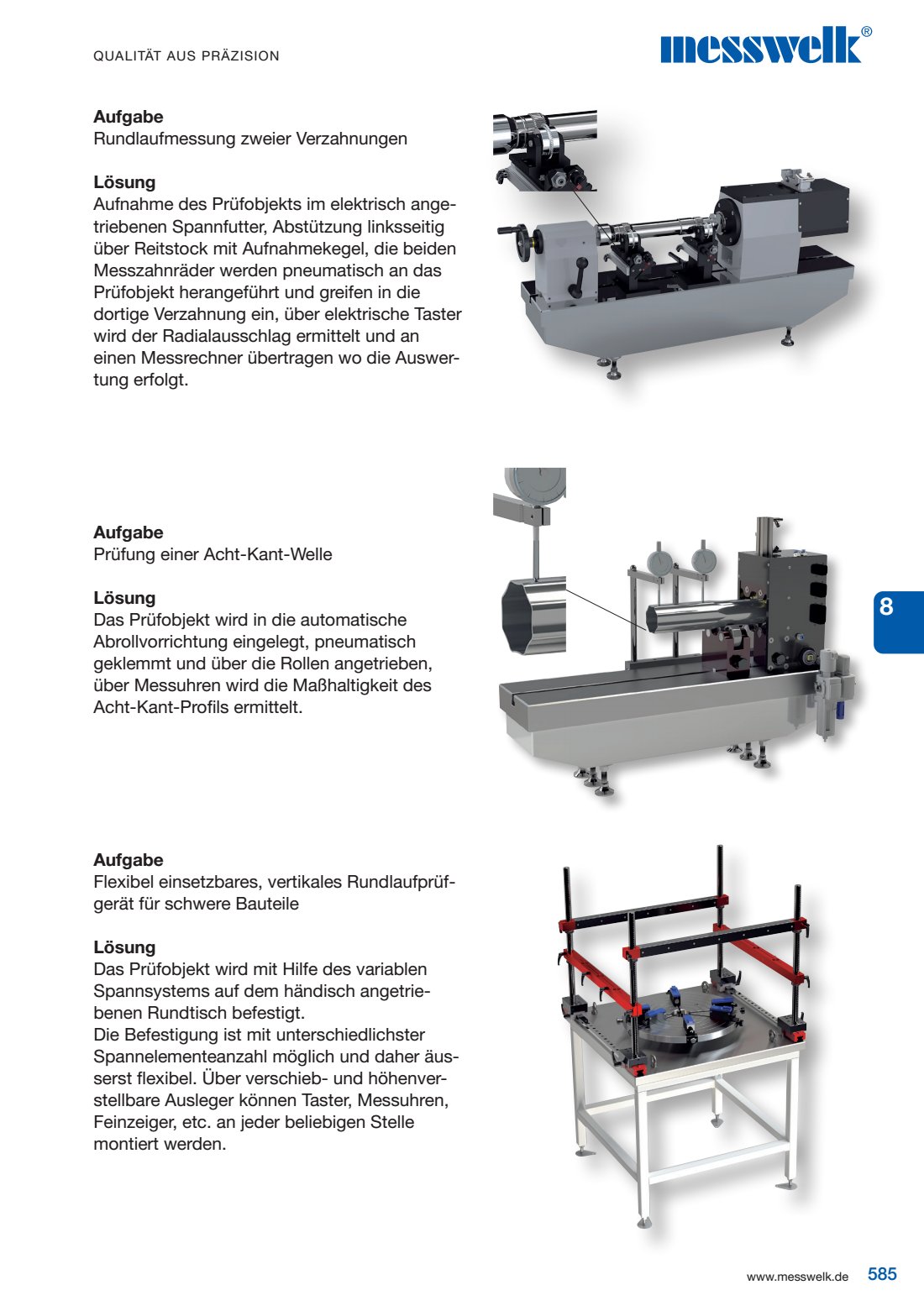

585 www.messwelk.de Aufgabe Rundlaufmessung zweier Verzahnungen Lösung Aufnahme des Prüfobjekts im elektrisch ange - triebenen Spannfutter, Abstützung linksseitig über Reitstock mit Aufnahmekegel, die beiden Messzahnräder werden pneumatisch an das Prüfobjekt herangeführt und greifen in die dortige Verzahnung ein, über elektrische Taster wird der Radialausschlag ermittelt und an einen Messrechner übertragen wo die Auswer - tung erfolgt. Aufgabe Prüfung einer Acht-Kant-Welle Lösung Das Prüfobjekt wird in die automatische Abrollvorrichtung eingelegt, pneumatisch geklemmt und über die Rollen angetrieben, über Messuhren wird die Maßhaltigkeit des Acht-Kant-Profils ermittelt. Aufgabe Flexibel einsetzbares, vertikales Rundlaufprüf - gerät für schwere Bauteile Lösung Das Prüfobjekt wird mit Hilfe des variablen Spannsystems auf dem händisch angetrie - benen Rundtisch befestigt. Die Befestigung ist mit unterschiedlichster Spannelementeanzahl möglich und daher äus - serst flexibel. Über verschieb- und höhenver - stellbare Ausleger können Taster, Messuhren, Feinzeiger, etc. an jeder beliebigen Stelle montiert werden. 8 QUALITÄT AUS PRÄZISION
