Video-Messsystem Aufbau Videosysteme

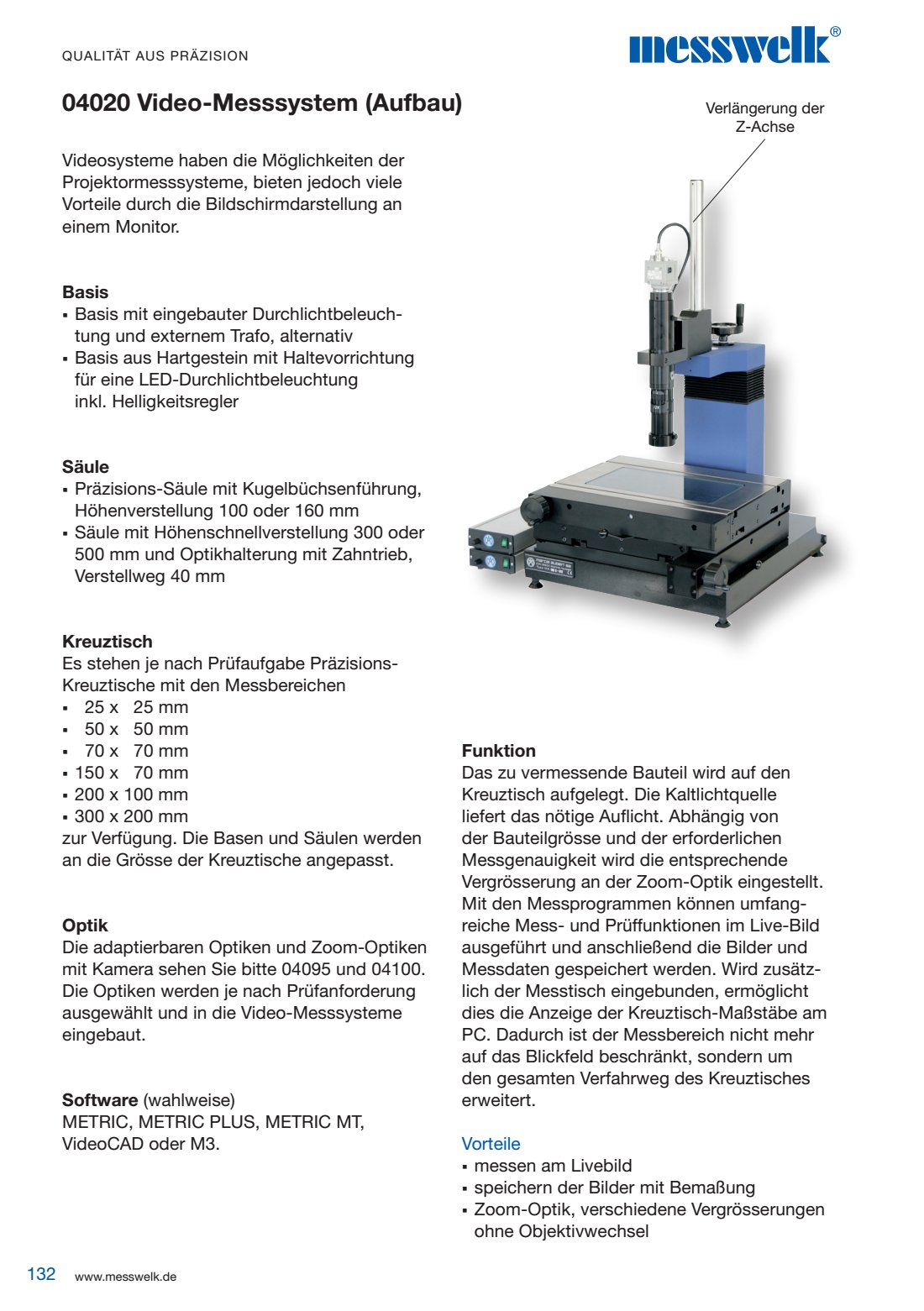

www.messwelk.de 04020 Video-Messsystem (Aufbau) Videosysteme haben die Möglichkeiten der Projektormesssysteme, bieten jedoch viele Vorteile durch die Bildschirmdarstellung an einem Monitor. Basis Basis mit eingebauter Durchlichtbeleuch - tung und externem Trafo, alternativ Basis aus Hartgestein mit Haltevorrichtung für eine LED-Durchlichtbeleuchtung inkl. Helligkeitsregler Säule Präzisions-Säule mit Kugelbüchsenführung, Höhenverstellung 100 oder 160 mm Säule mit Höhenschnellverstellung 300 oder 500 mm und Optikhalterung mit Zahntrieb, Verstellweg 40 mm Kreuztisch Es stehen je nach Prüfaufgabe Präzisions- Kreuztische mit den Messbereichen 25 x 25 mm 50 x 50 mm 70 x 70 mm 150 x 70 mm 200 x 100 mm 300 x 200 mm zur Verfügung. Die Basen und Säulen werden an die Grösse der Kreuztische angepasst. Optik Die adaptierbaren Optiken und Zoom-Optiken mit Kamera sehen Sie bitte 04095 und 04100. Die Optiken werden je nach Prüfanforderung ausgewählt und in die Video-Messsysteme eingebaut. Software (wahlweise) METRIC, METRIC PLUS, METRIC MT, VideoCAD oder M3. Funktion Das zu vermessende Bauteil wird auf den Kreuztisch aufgelegt. Die Kaltlichtquelle liefert das nötige Auflicht. Abhängig von der Bauteilgrösse und der erforderlichen Messgenauigkeit wird die entsprechende Vergrösserung an der Zoom-Optik eingestellt. Mit den Messprogrammen können umfang- reiche Mess- und Prüffunktionen im Live-Bild ausgeführt und anschließend die Bilder und Messdaten gespeichert werden. Wird zusätz- lich der Messtisch eingebunden, ermöglicht dies die Anzeige der Kreuztisch-Maßstäbe am PC. Dadurch ist der Messbereich nicht mehr auf das Blickfeld beschränkt, sondern um den gesamten Verfahrweg des Kreuztisches erweitert. Vorteile messen am Livebild speichern der Bilder mit Bemaßung Zoom-Optik, verschiedene Vergrösserungen ohne Objektivwechsel Verlängerung der Z-Achse 132 QUALITÄT AUS PRÄZISION
