Sinuslineal Ausführung Anschlag

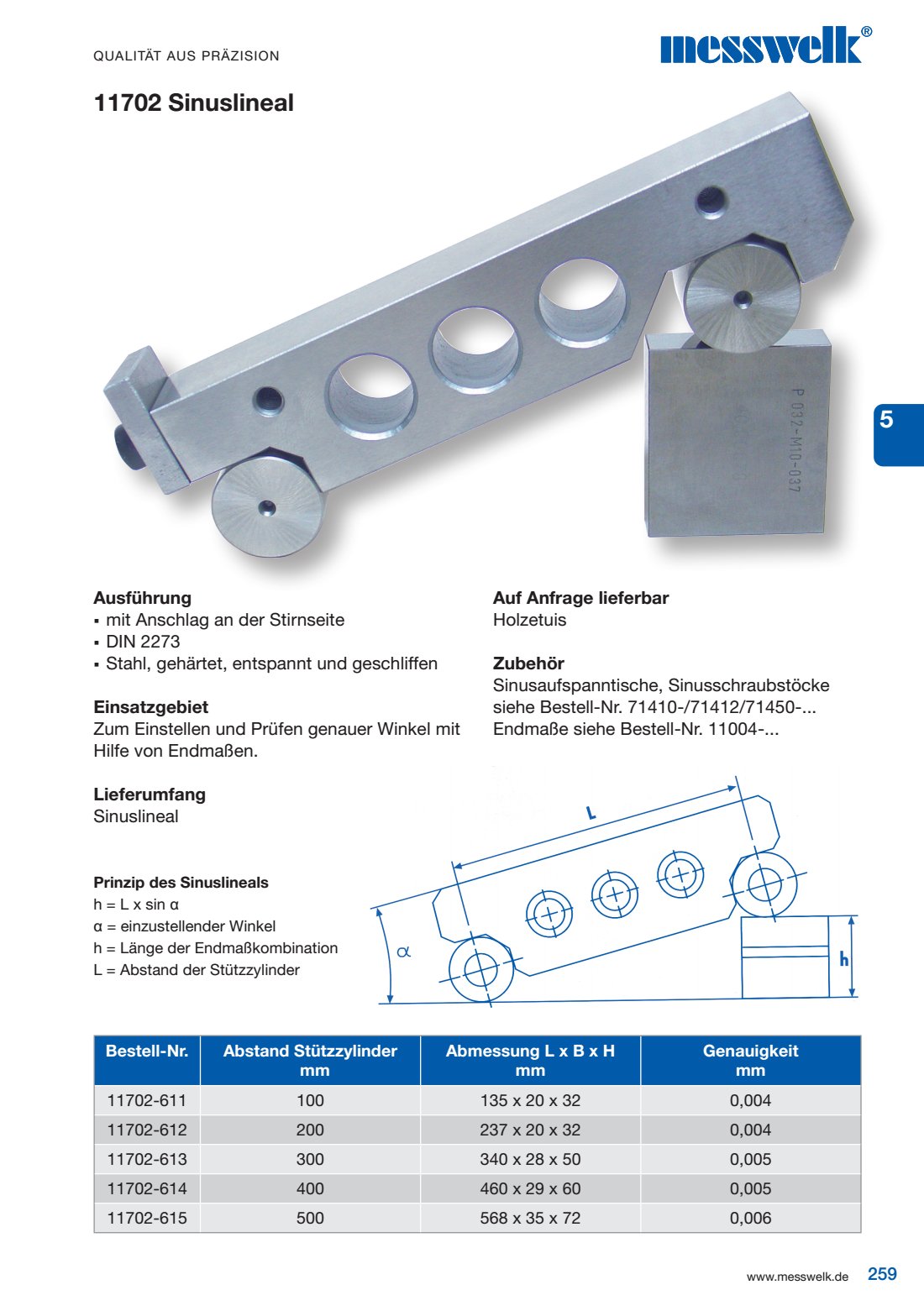

259 www.messwelk.de Ausführung mit Anschlag an der Stirnseite DIN 2273 Stahl, gehärtet, entspannt und geschliffen Einsatzgebiet Zum Einstellen und Prüfen genauer Winkel mit Hilfe von Endmaßen. Lieferumfang Sinuslineal 11702 Sinuslineal Auf Anfrage lieferbar Holzetuis Zubehör Sinusaufspanntische, Sinusschraubstöcke siehe Bestell-Nr. 71410-/71412/71450-... Endmaße siehe Bestell-Nr. 11004-... Bestell-Nr. Abstand Stützzylinder mm Abmessung L x B x H mm Genauigkeit mm 11702-611 100 135 x 20 x 32 0,004 11702-612 200 237 x 20 x 32 0,004 11702-613 300 340 x 28 x 50 0,005 11702-614 400 460 x 29 x 60 0,005 11702-615 500 568 x 35 x 72 0,006 Prinzip des Sinuslineals h = L x sin α α = einzustellender Winkel h = Länge der Endmaßkombination L = Abstand der Stützzylinder 5 QUALITÄT AUS PRÄZISION
