Oberflächenvergleichsnormale Ausführung Tast-

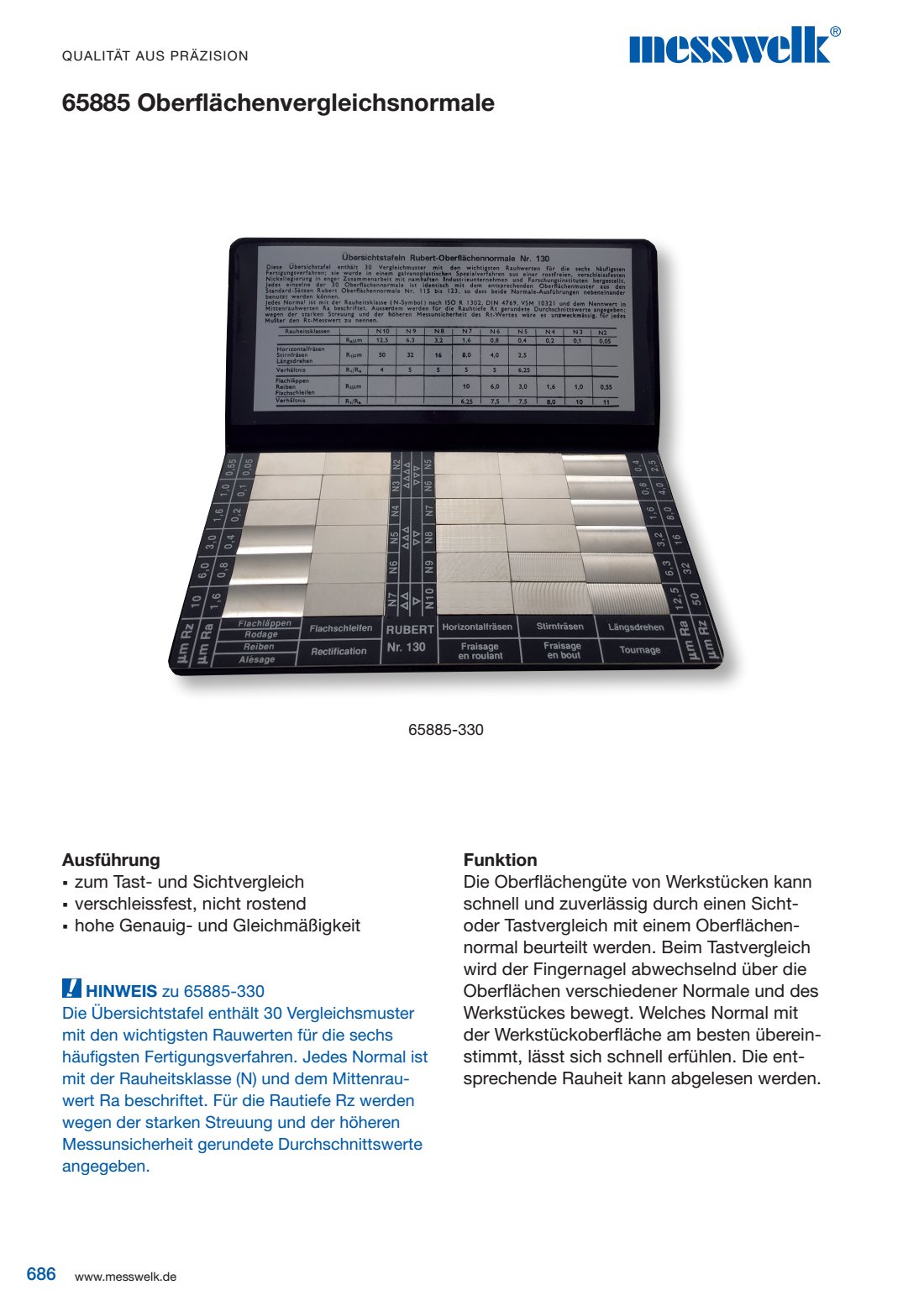

www.messwelk.de 65885 Oberflächenvergleichsnormale Ausführung zum Tast- und Sichtvergleich verschleissfest, nicht rostend hohe Genauig- und Gleichmäßigkeit HINWEIS zu 65885-330 Die Übersichtstafel enthält 30 Vergleichsmuster mit den wichtigsten Rauwerten für die sechs häufigsten Fertigungsverfahren. Jedes Normal ist mit der Rauheitsklasse (N) und dem Mittenrau- wert Ra beschriftet. Für die Rautiefe Rz werden wegen der starken Streuung und der höheren Messunsicherheit gerundete Durchschnittswerte angegeben. Funktion Die Oberflächengüte von Werkstücken kann schnell und zuverlässig durch einen Sicht- oder Tastvergleich mit einem Oberflächen - normal beurteilt werden. Beim Tastvergleich wird der Fingernagel abwechselnd über die Oberflächen verschiedener Normale und des Werkstückes bewegt. Welches Normal mit der Werkstückoberfläche am besten überein - stimmt, lässt sich schnell erfühlen. Die ent - sprechende Rauheit kann abgelesen werden. 65885-330 686 QUALITÄT AUS PRÄZISION
