Neigungssensor ZEROTRONIC Ausführung

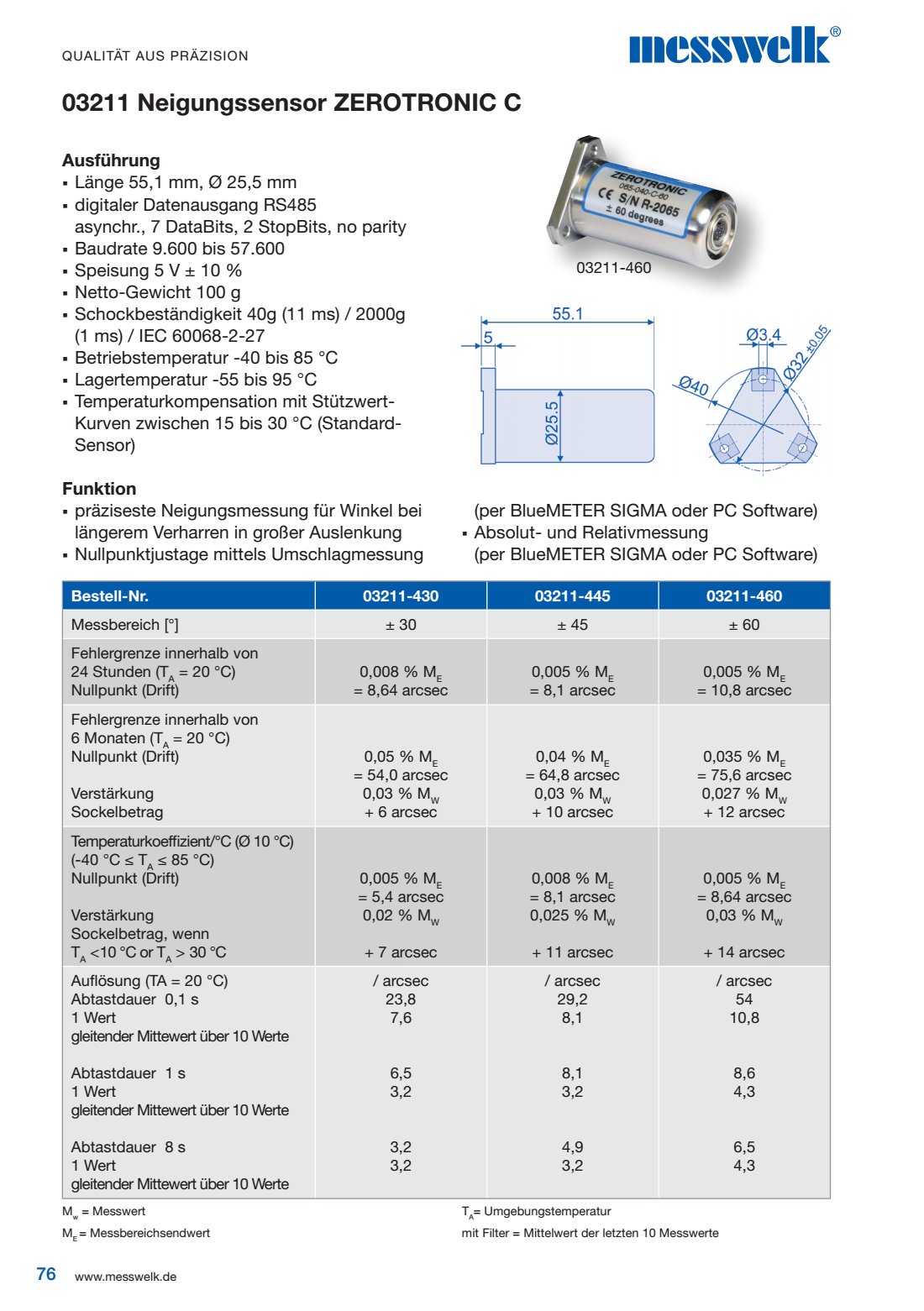

03211 Neigungssensor ZEROTRONIC C Ausführung Länge 55,1 mm, Ø 25,5 mm digitaler Datenausgang RS485 asynchr., 7 DataBits, 2 StopBits, no parity Baudrate 9.600 bis 57.600 Speisung 5 V 10 % Netto-Gewicht 100 g Schockbeständigkeit 40g (11 ms) / 2000g (1 ms) / IEC 60068-2-27 Betriebstemperatur -40 bis 85 C Lagertemperatur -55 bis 95 C Temperaturkompensation mit Stützwert- Kurven zwischen 15 bis 30 C (Standard- Sensor) Funktion präziseste Neigungsmessung für Winkel bei längerem Verharren in großer Auslenkung Nullpunktjustage mittels Umschlagmessung (per BlueMETER SIGMA oder PC Software) Absolut- und Relativmessung (per BlueMETER SIGMA oder PC Software) M w = Messwert M E = Messbereichsendwert T A = Umgebungstemperatur mit Filter = Mittelwert der letzten 10 Messwerte 03211-460 Bestell-Nr. 03211-430 03211-445 03211-460 Messbereich [] 30 45 60 Fehlergrenze innerhalb von 24 Stunden (T A = 20 C) Nullpunkt (Drift) 0,008 % M E = 8,64 arcsec 0,005 % M E = 8,1 arcsec 0,005 % M E = 10,8 arcsec Fehlergrenze innerhalb von 6 Monaten (T A = 20 C) Nullpunkt (Drift) Verstärkung Sockelbetrag 0,05 % M E = 54,0 arcsec 0,03 % M W + 6 arcsec 0,04 % M E = 64,8 arcsec 0,03 % M W + 10 arcsec 0,035 % M E = 75,6 arcsec 0,027 % M W + 12 arcsec Temperaturkoeffizient/C (Ø 10 C) (-40 C T A 85 C) Nullpunkt (Drift) Verstärkung Sockelbetrag, wenn T A <10 C or T A > 30 C 0,005 % M E = 5,4 arcsec 0,02 % M W + 7 arcsec 0,008 % M E = 8,1 arcsec 0,025 % M W + 11 arcsec 0,005 % M E = 8,64 arcsec 0,03 % M W + 14 arcsec Auflösung (TA = 20 C) Abtastdauer 0,1 s 1 Wert gleitender Mittewert über 10 Werte Abtastdauer 1 s 1 Wert gleitender Mittewert über 10 Werte Abtastdauer 8 s 1 Wert gleitender Mittewert über 10 Werte / arcsec 23,8 7,6 6,5 3,2 3,2 3,2 / arcsec 29,2 8,1 8,1 3,2 4,9 3,2 / arcsec 54 10,8 8,6 4,3 6,5 4,3 www.messwelk.de 76 QUALITÄT AUS PRÄZISION
