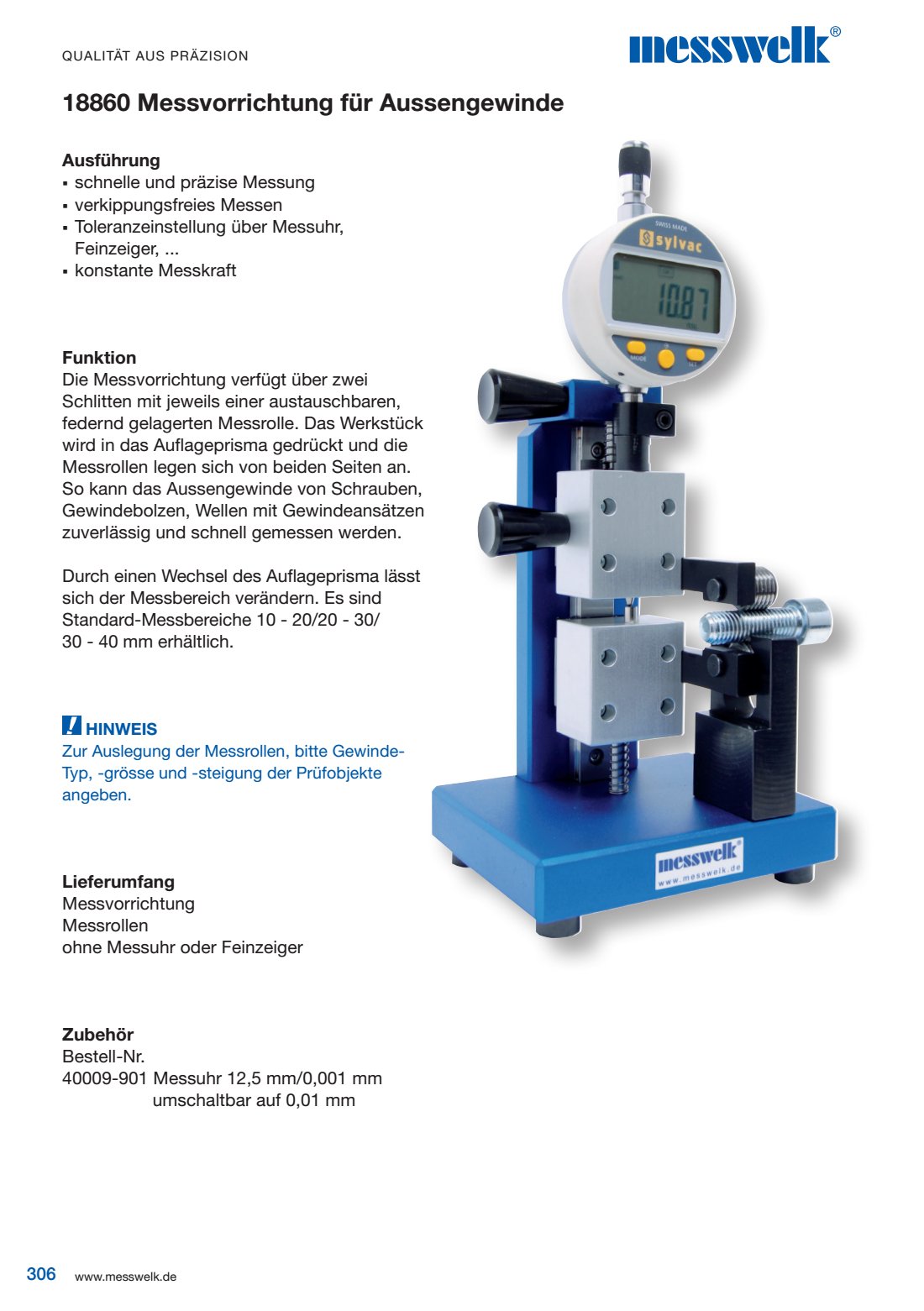

Messvorrichtung Aussengewinde Ausführung

Ausführung schnelle und präzise Messung verkippungsfreies Messen Toleranzeinstellung über Messuhr, Feinzeiger, ... konstante Messkraft Funktion Die Messvorrichtung verfügt über zwei Schlitten mit jeweils einer austauschbaren, federnd gelagerten Messrolle. Das Werkstück wird in das Auflageprisma gedrückt und die Messrollen legen sich von beiden Seiten an. So kann das Aussengewinde von Schrauben, Gewindebolzen, Wellen mit Gewindeansätzen zuverlässig und schnell gemessen werden. Durch einen Wechsel des Auflageprisma lässt sich der Messbereich verändern. Es sind Standard-Messbereiche 10 - 20/20 - 30/ 30 - 40 mm erhältlich. HINWEIS Zur Auslegung der Messrollen, bitte Gewinde- Typ, -grösse und -steigung der Prüfobjekte angeben. Lieferumfang Messvorrichtung Messrollen ohne Messuhr oder Feinzeiger Zubehör Bestell-Nr. 40009-901 Messuhr 12,5 mm/0,001 mm umschaltbar auf 0,01 mm 18860 Messvorrichtung für Aussengewinde www.messwelk.de 306 QUALITÄT AUS PRÄZISION
