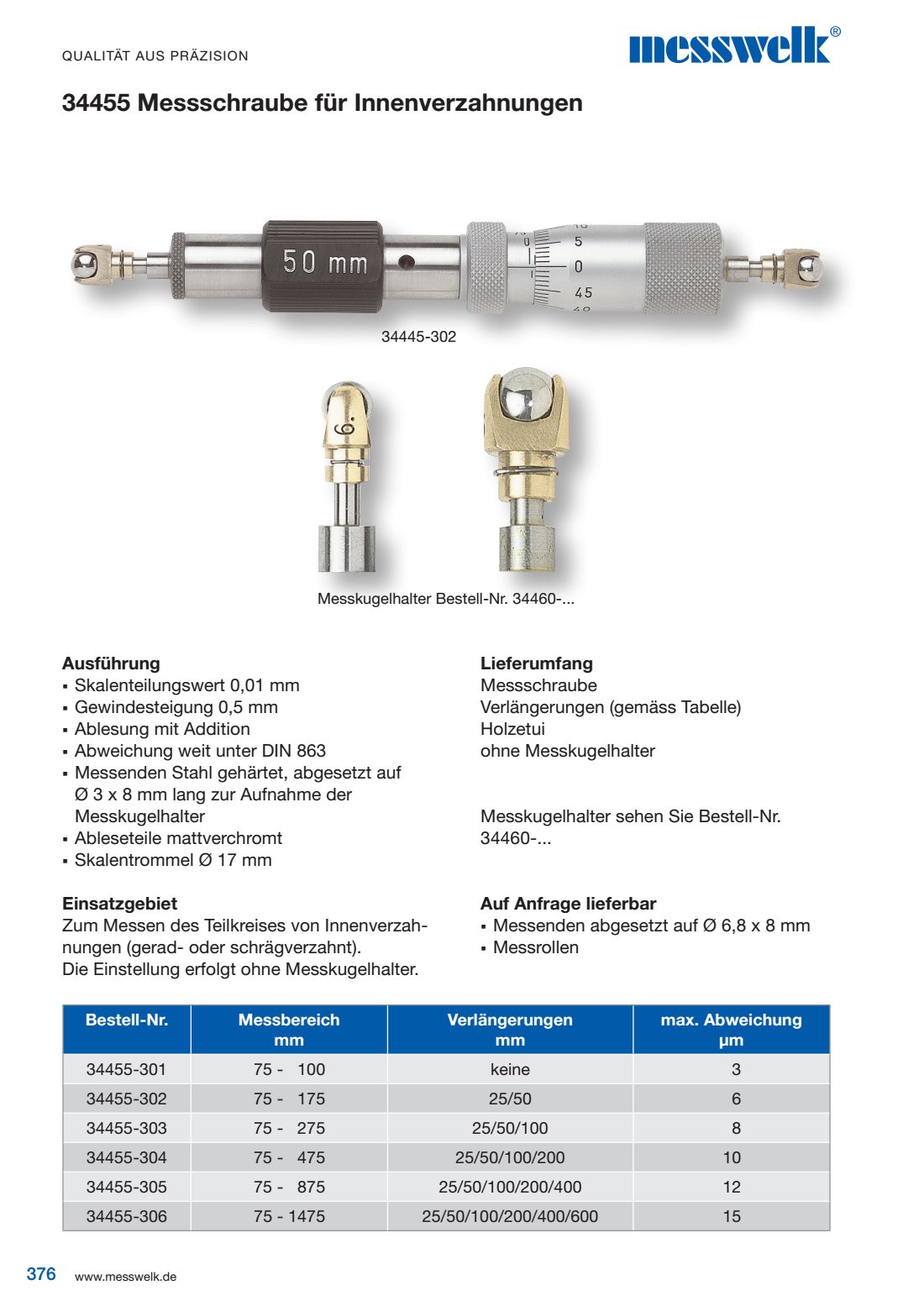

Messschraube Innenverzahnungen Ausführung

www.messwelk.de Ausführung Skalenteilungswert 0,01 mm Gewindesteigung 0,5 mm Ablesung mit Addition Abweichung weit unter DIN 863 Messenden Stahl gehärtet, abgesetzt auf Ø 3 x 8 mm lang zur Aufnahme der Messkugelhalter Ableseteile mattverchromt Skalentrommel Ø 17 mm Einsatzgebiet Zum Messen des Teilkreises von Innenverzah- nungen (gerad- oder schrägverzahnt). Die Einstellung erfolgt ohne Messkugelhalter. 34455 Messschraube für Innenverzahnungen Lieferumfang Messschraube Verlängerungen (gemäss Tabelle) Holzetui ohne Messkugelhalter Messkugelhalter sehen Sie Bestell-Nr. 34460-... Auf Anfrage lieferbar Messenden abgesetzt auf Ø 6,8 x 8 mm Messrollen Bestell-Nr. Messbereich mm Verlängerungen mm max. Abweichung µm 34455-301 75 - 100 keine 3 34455-302 75 - 175 25/50 6 34455-303 75 - 275 25/50/100 8 34455-304 75 - 475 25/50/100/200 10 34455-305 75 - 875 25/50/100/200/400 12 34455-306 75 - 1475 25/50/100/200/400/600 15 Messkugelhalter Bestell-Nr. 34460-... 34445-302 376 QUALITÄT AUS PRÄZISION
