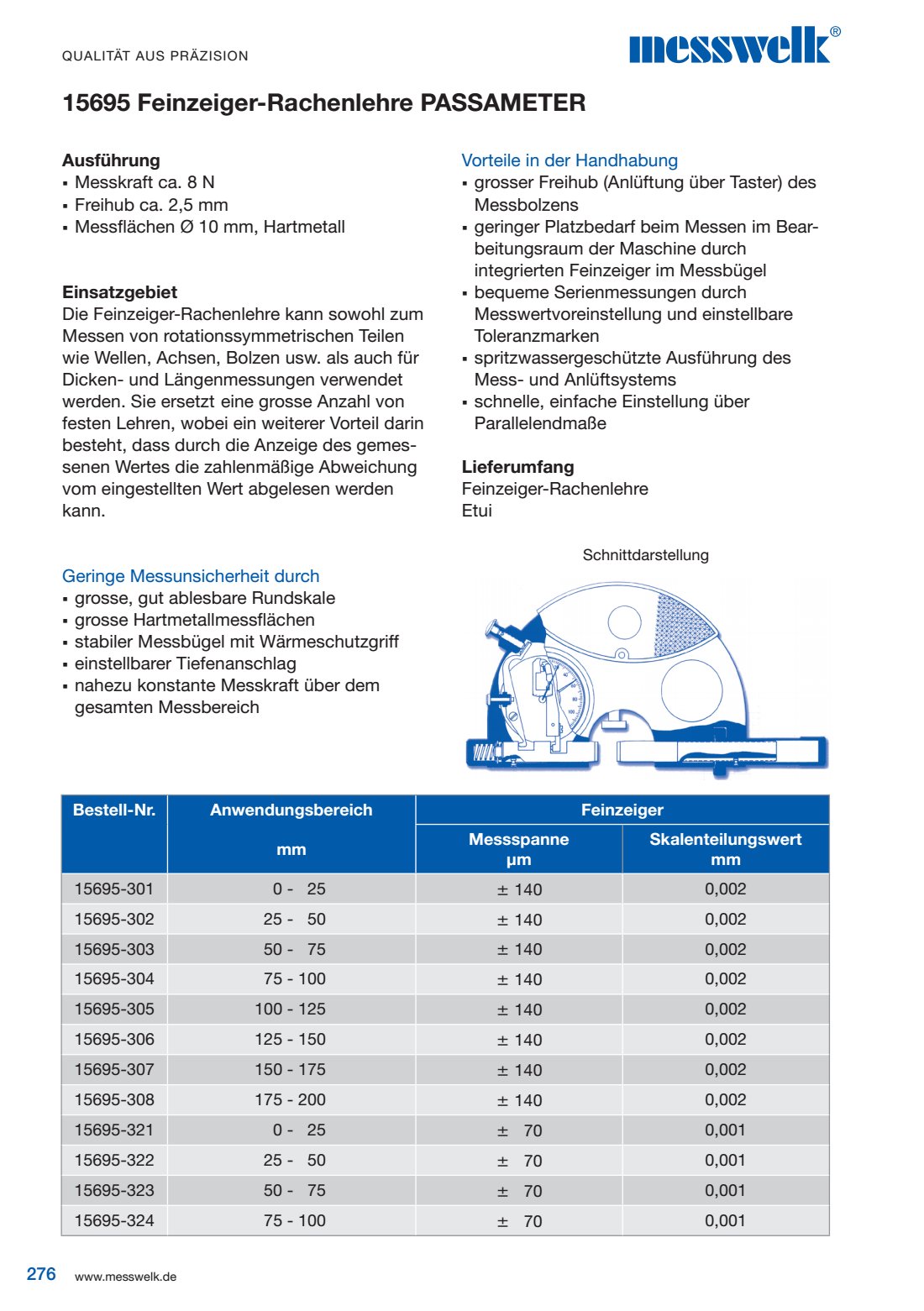

Feinzeiger-Rachenlehre PASSAMETER Ausführung

Ausführung Messkraft ca. 8 N Freihub ca. 2,5 mm Messflächen Ø 10 mm, Hartmetall Einsatzgebiet Die Feinzeiger-Rachenlehre kann sowohl zum Messen von rotationssymmetrischen Teilen wie Wellen, Achsen, Bolzen usw. als auch für Dicken- und Längenmessungen verwendet werden. Sie ersetzt eine grosse Anzahl von festen Lehren, wobei ein weiterer Vorteil darin besteht, dass durch die Anzeige des gemes- senen Wertes die zahlenmäßige Abweichung vom eingestellten Wert abgelesen werden kann. Geringe Messunsicherheit durch grosse, gut ablesbare Rundskale grosse Hartmetallmessflächen stabiler Messbügel mit Wärmeschutzgriff einstellbarer Tiefenanschlag nahezu konstante Messkraft über dem gesamten Messbereich 15695 Feinzeiger-Rachenlehre PASSAMETER Vorteile in der Handhabung grosser Freihub (Anlüftung über Taster) des Messbolzens geringer Platzbedarf beim Messen im Bear- beitungsraum der Maschine durch integrierten Feinzeiger im Messbügel bequeme Serienmessungen durch Messwertvoreinstellung und einstellbare Toleranzmarken spritzwassergeschützte Ausführung des Mess- und Anlüftsystems schnelle, einfache Einstellung über Parallelendmaße Lieferumfang Feinzeiger-Rachenlehre Etui Bestell-Nr. Anwendungsbereich mm Feinzeiger Messspanne µm Skalenteilungswert mm 15695-301 0 - 25 140 0,002 15695-302 25 - 50 140 0,002 15695-303 50 - 75 140 0,002 15695-304 75 - 100 140 0,002 15695-305 100 - 125 140 0,002 15695-306 125 - 150 140 0,002 15695-307 150 - 175 140 0,002 15695-308 175 - 200 140 0,002 15695-321 0 - 25 70 0,001 15695-322 25 - 50 70 0,001 15695-323 50 - 75 70 0,001 15695-324 75 - 100 70 0,001 Schnittdarstellung www.messwelk.de 276 QUALITÄT AUS PRÄZISION
