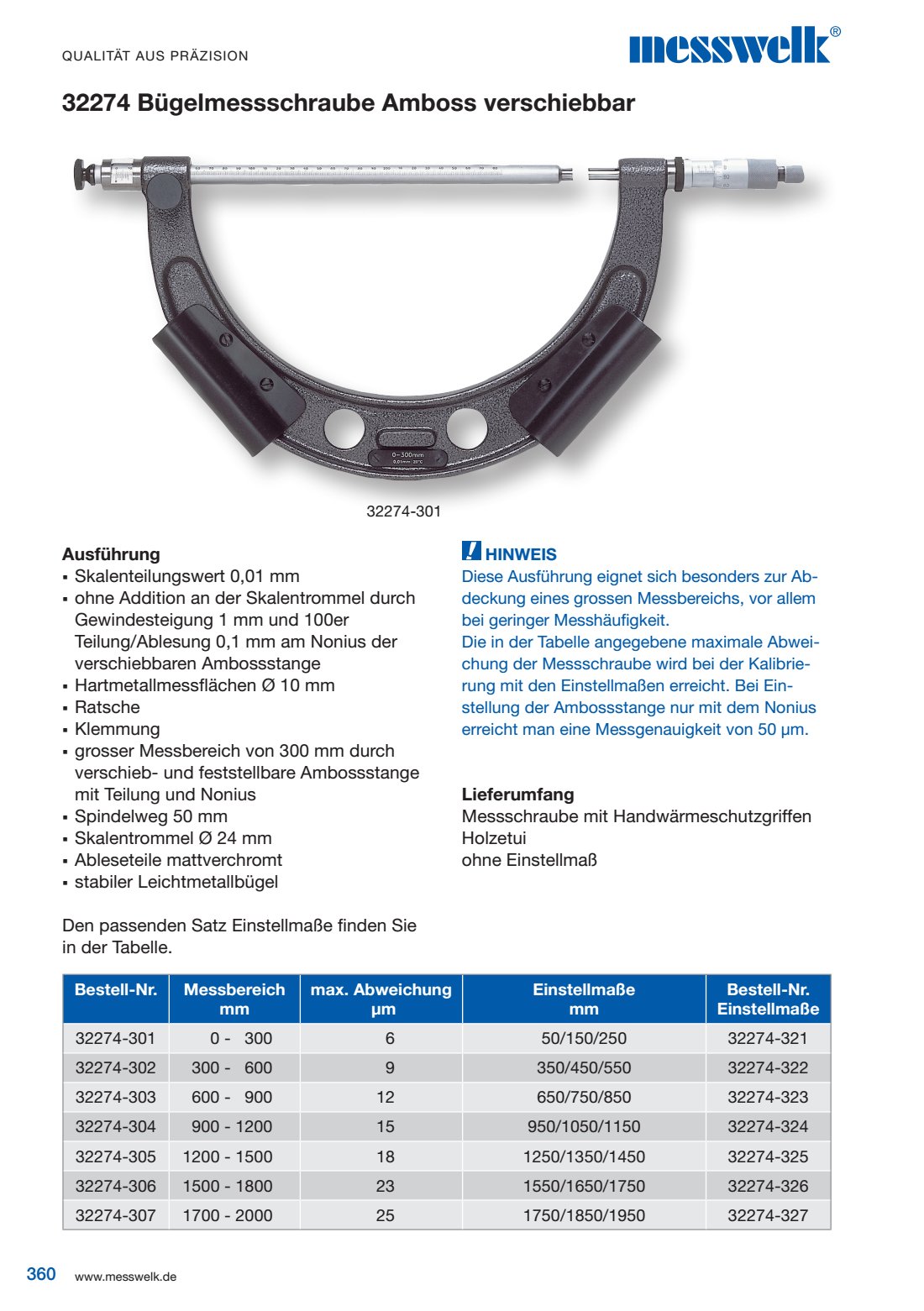

Bügelmessschraube Amboss verschiebbar

www.messwelk.de Ausführung Skalenteilungswert 0,01 mm ohne Addition an der Skalentrommel durch Gewindesteigung 1 mm und 100er Teilung/Ablesung 0,1 mm am Nonius der verschiebbaren Ambossstange Hartmetallmessflächen Ø 10 mm Ratsche Klemmung grosser Messbereich von 300 mm durch verschieb- und feststellbare Ambossstange mit Teilung und Nonius Spindelweg 50 mm Skalentrommel Ø 24 mm Ableseteile mattverchromt stabiler Leichtmetallbügel Den passenden Satz Einstellmaße finden Sie in der Tabelle. 32274 Bügelmessschraube Amboss verschiebbar HINWEIS Diese Ausführung eignet sich besonders zur Ab- deckung eines grossen Messbereichs, vor allem bei geringer Messhäufigkeit. Die in der Tabelle angegebene maximale Abwei- chung der Messschraube wird bei der Kalibrie- rung mit den Einstellmaßen erreicht. Bei Ein - stellung der Ambossstange nur mit dem Nonius erreicht man eine Messgenauigkeit von 50 µm. Lieferumfang Messschraube mit Handwärmeschutzgriffen Holzetui ohne Einstellmaß Bestell-Nr. Messbereich mm max. Abweichung µm Einstellmaße mm Bestell-Nr. Einstellmaße 32274-301 0 - 300 6 50/150/250 32274-321 32274-302 300 - 600 9 350/450/550 32274-322 32274-303 600 - 900 12 650/750/850 32274-323 32274-304 900 - 1200 15 950/1050/1150 32274-324 32274-305 1200 - 1500 18 1250/1350/1450 32274-325 32274-306 1500 - 1800 23 1550/1650/1750 32274-326 32274-307 1700 - 2000 25 1750/1850/1950 32274-327 32274-301 360 QUALITÄT AUS PRÄZISION
