Abstands-Tiefenmessgerät Ausführung Messen

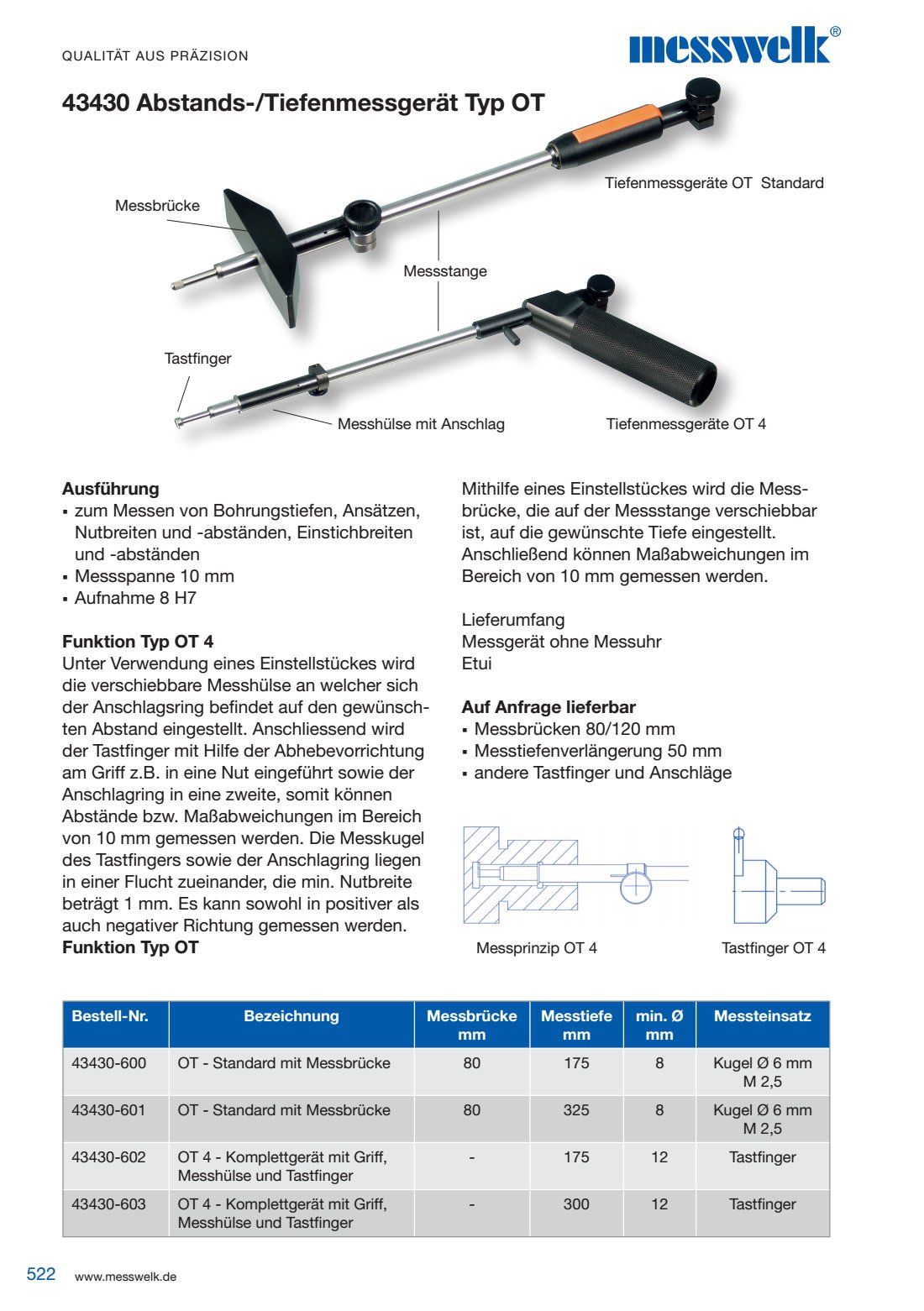

www.messwelk.de Ausführung zum Messen von Bohrungstiefen, Ansätzen, Nutbreiten und -abständen, Einstichbreiten und -abständen Messspanne 10 mm Aufnahme 8 H7 Funktion Typ OT 4 Unter Verwendung eines Einstellstückes wird die verschiebbare Messhülse an welcher sich der Anschlagsring befindet auf den gewünsch - ten Abstand eingestellt. Anschliessend wird der Tastfinger mit Hilfe der Abhebevorrichtung am Griff z.B. in eine Nut eingeführt sowie der Anschlagring in eine zweite, somit können Abstände bzw. Maßabweichungen im Bereich von 10 mm gemessen werden. Die Messkugel des Tastfingers sowie der Anschlagring liegen in einer Flucht zueinander, die min. Nutbreite beträgt 1 mm. Es kann sowohl in positiver als auch negativer Richtung gemessen werden. Funktion Typ OT 43430 Abstands-/Tiefenmessgerät Typ OT Mithilfe eines Einstellstückes wird die Mess - brücke, die auf der Messstange verschiebbar ist, auf die gewünschte Tiefe eingestellt. Anschließend können Maßabweichungen im Bereich von 10 mm gemessen werden. Lieferumfang Messgerät ohne Messuhr Etui Auf Anfrage lieferbar Messbrücken 80/120 mm Messtiefenverlängerung 50 mm andere Tastfinger und Anschläge Bestell-Nr. Bezeichnung Messbrücke mm Messtiefe mm min. Ø mm Messteinsatz 43430-600 OT - Standard mit Messbrücke 80 175 8 Kugel Ø 6 mm M 2,5 43430-601 OT - Standard mit Messbrücke 80 325 8 Kugel Ø 6 mm M 2,5 43430-602 OT 4 - Komplettgerät mit Griff, Messhülse und Tastfinger - 175 12 Tastfinger 43430-603 OT 4 - Komplettgerät mit Griff, Messhülse und Tastfinger - 300 12 Tastfinger Messhülse mit Anschlag Tiefenmessgeräte OT 4 Tiefenmessgeräte OT Standard Tastfinger Messbrücke Messstange Messprinzip OT 4 Tastfinger OT 4 522 QUALITÄT AUS PRÄZISION
